Aktarma işlemi yapıldıktan sonra boşa çıkan kanama kancalarının kesim yerine dönmesini sağlar.
Kanama kancası dönüş hattındaki ani yükseklik düşüşü nedeniyle helezon tip elevator kullanılmaktadır. Ray yüksekliği
kesme kısmında yerden 1.5 m. yukarıdadır.

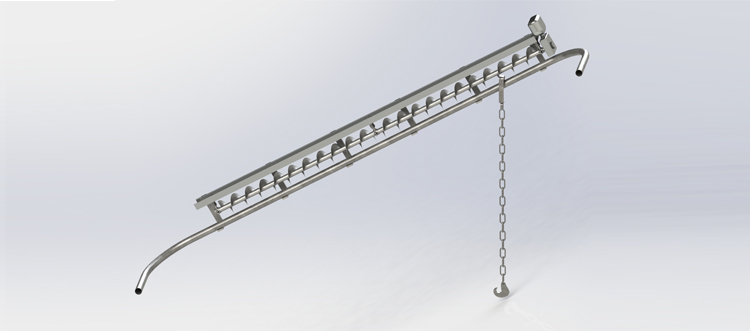

Boru raydan kancaların düşmemesi için muhafaza hengerleri bulunmaktadır. Kanca indirme aparatının görevi, yaklaşık
45° eğimli bir hatta, kancaları motor redüktör ile tahrikli bir helezon yardımı ile güvenle aşağı indirmektir.Aparat NPI
120 pudrelden şaseli ve yeterince uzunluktadır.
Sığır Kanama Kancası Geri Dönüş Hattı
Platformda kanama hattındaki asılı hayvanın boştaki ayağı yüzülüp kanama hattından işleme hattına almaya yarar
• İşleme hattında ikinci ayak açılarak aynı vinçle işleme hattına alınır.Döş açma işlemi platformun en alt seviyeli
Bu platformun arka korkuluğu aynı zamanda işleme makaralarının asılarak depolandığı yerdir.
Korkuluklar 800 mm yüksekliğinde 32 mm çapında borudan olacaktır.Kademeli kısımlar birbirine merdiven ile
Platform üzeri kaymayı ve paslanmayı önleyecek saç malzeme ile kaplanacaktır.Ayaklar ve şase 50x50x5 mm
köşebentten imal edilmiş ve imalat sonunda sıcak daldırma galvaniz kaplanmıştır.
Platform ölçüleri:
1500x1000x1700 mm
1500x1000x1500 mm
1500x1000x1250 mm
Bu hat transfer vinci ekseninden başlar ve veteriner kontrol platformu sonunda biter.Bu mesafe içerisinde sığırların
aktarma işlemlerine ve ayak ve döş açma işlemi,deri yüzme işlemi,iç organların çıkartılması ve gövdenin ikiye
bölünmesi işlemi yapılır.
Sığır işleme monorayı, NPI 200 pudrellerden yapılmış olup, Ø 60 mm boru ray ve bu rayın taşıyıcı pudrellere bağlandığı
15x50 mm lama hengerlerden oluşur.
Askı kirişi ile monoray üst noktası arasında 170 mm mesafe olacaktır.
Hengerleri askı kirişine bağlamak için M 16 civatalar kullanılmıştır.
Boru raylar birbirine çelik ek parçası ile eklenecektir.
Hattın imalatı bittikten sonra sıcak daldırma galvaniz kaplanmıştır.
Koyun kaldırma elevatöründen bu hatta gelen canlı koyunların burada kesim işlemi yapılır ve bu hatta hayvan ölür ve
ayak şişirilir, boştaki ayakların açılma işlemi yapılır.
Kanama monoray sistemi Ø60 mm boru ray, taşıyıcı sistem pudrelleri ve rayı askı kirişlerine bağlayan 50x15 mm
lamadan mamül hengerlerden oluşur.
Hengerler 500-750 mm aralıklarla taşıyıcı pudrellere ve boru monoraya civatalı bağlantılıdır.
Kanama hattındaki kancalar aktarma kısmında boşa çıkacaktır.Boşa çıkan bu kancaların kaldırma elevatörünün
bulunduğu yere meyilli dönüşü olacaktır.
Koyun kanama hattından bu hatta gelen ölü koyunlar şişirilir,boştaki ikinci ayak açılır,yüzme işlemi ve iç organ
Koyun işleme konveyörü 160 mm hatveli lamelli zincir, askı hengeri ve ikiz köşebent raydan oluşmaktadır.
Rayları askı kirişine bağlayan hengerler 5 mm kalınlığındaki sacdan lazerle kesilip bükülerek imal edilmiştir.
Hengerler 500 mm mesafeli ve taşıyıcı kirişlere civatalı bağlantılıdır.
Sistem motor-redüktör ile zincirli tahrik sistemi ile haraket ettirilmektedir.
Kesilen hayvanların kanı ve yıkama suyunun toplanması için kullanılır.
Çift çıkışlı olup, çıkışlardan biri yıkama suyunu arıtma tesisine göndermek için pis su tesisatına, diğeri ise toplanan
kanları kan tankına göndermede kullanılır.
Toplama tavası paslanmaz malzemeden 2500x1000x120 mm ölçüsündedir.
Kesimhane, et işleme holü ve koridordakipis suların toplanması için kullanılan bu kanallar 304 kalite paslanmaz saçtan
170 mm genişlikte ve derinliği mesafeye uygun olarak azalan bir şekilde şekillendirilmiştir.Üzerinde paslanmaz ızgara mevcuttur.
Su çıkışı orta noktada alttan olup, kokuyu önlemek için özel olarak imal edilmiştir.
Gövde ve alt konik 5mm sacdan,bombesi 6 mm sacdan 2 ton kapasiteli alt kısmı konik,üst tarafı silindirik,kapağa
monteli motor redüktör tahrikli karıştırıcısı olan ve hava ile tahliyesi tahliyesi olan bu tankın bakım kapağı,kelebek tip kan
giriş vanası,su ve hava girişi ve manometer bağlantısı ve 4 ayağı vardır.
Tahliye borusu tank üst seviyesine kadar çıkmaktadır.
Üzerindeki delikler yardımı ile su alt kısma iner, zarf üzerinde kalan katı pislik helezon yapraklar yardımı ile belirli bir
açıklığa çıkartılarak römorka üstten boşaltır.
Kanın pıhtılaşmaması için belirli aralıklarla karıştrma yapılır.
Kan tankı aynı zamanda pnömatik konveyör olup, kan istenirse tankerlere istenirse kan kurutma havuzlarına taşınır.
